▮概述

　　VA系列渦街流量計是引進國家先進技術設計制造的流量測量儀表，產品性能穩定可靠，獲得多項國家專利。產品生產嚴格遵守國家行業標準JB/T9249-2015《渦街流量計》和國家計量檢定規程JJG1029-2007《渦街流量計檢定規程》。

　　渦街流量計可以測量飽和蒸汽、過熱蒸汽、工業用水、排水、高低溫液體、液化氣、天然氣、城市煤氣、壓縮空氣等各種介質，廣泛適用冶金、石油化工、輕工、食品及污水處理等行業。

▮工作原理

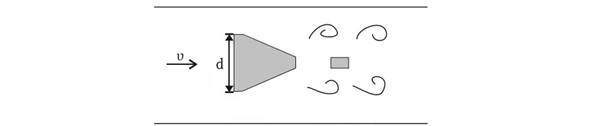

　　渦街流量計是應用卡門渦街原理和現代電子技術設計和制造的一種流量計。漩渦的發生頻率與流體的速度成正比，在一定條件下，符合公式：f=St×v/d。
f漩渦發生頻率；v流速；d三角度寬度；St斯特羅哈爾常數

流體漩渦在三角柱后產生交替變化的壓力，由壓電傳感器檢測出電信號，經前置放大器進行放大，變成標準電信號輸出。檢測出漩渦的分離頻率，就可測得管道內流體的流速和體積流量。

▮特點

.測量介質范圍廣，可測量氣體、液體和蒸汽。

.結構簡單而牢固，無可動部件，可靠性高，壓損小。

.測量精度高，測量范圍寬，量程比可達1：20以上。

.采用先進的電路設計，整機功能強大性能優越。

.獨特的抗震動壓電傳感器技術，提高抗震動干擾能力。

.具有一體化溫壓補償功能，內置溫度、壓力傳感器進行溫度壓力補償。

▮主要技術參數

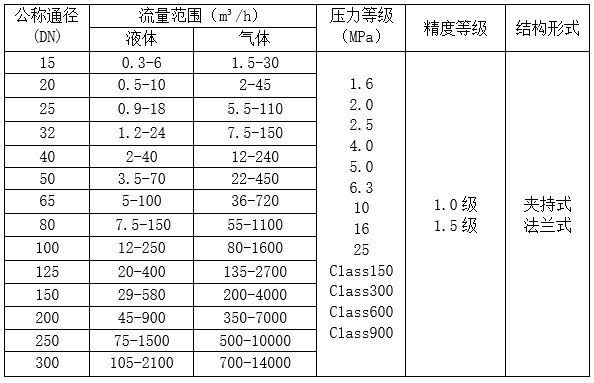

型號規格和基本參數

1．測量介質：氣體、蒸汽、低粘度液體；

2．公稱通徑：DN15 ~ DN300；

3．壓力等級: 1.6 MPa,2.5 MPa,4.0 MPa,6.3 MPa,10 MPa,16 MPa,25 MPa,

Class150, Class300,Class600, Class900；

4．介質溫度：-30℃ ~ +300℃；

5．精度等級：液體0.75級、1.0級；氣體1.0級、1.5級；

6．連接形式：夾持式、法蘭式，法蘭標準國標、化工部、美標；

7．殼體材質： 304或316L不銹鋼；

8．環境溫度：-20℃ ~ +55℃；

9．相對濕度：5%~95%；

10．大氣壓力：86kPa~106kPa

11．防爆等級：隔爆ExdbⅡCT5Gb、本安ExiaⅡCT4Ga；

12．防護等級：IP66；

13．電氣性指標：

a.工作電源：內電源:一節3.6V鋰電池；外電源：+24VDC±15%，

b.信號輸出（須外加電源+24VDC）：

工況脈沖信號（三線制）輸出；4-20mA標準模擬量信號輸出

c. 通訊方式：RS-485通訊；Hart協議。

d.整機功耗：內電源：平均功耗3mw,外電源：整機功耗≤1w。

e.實時數據存儲功能：

增加了實時數據存儲功能，根據用戶需要形成數據報表和曲線圖以供分析。

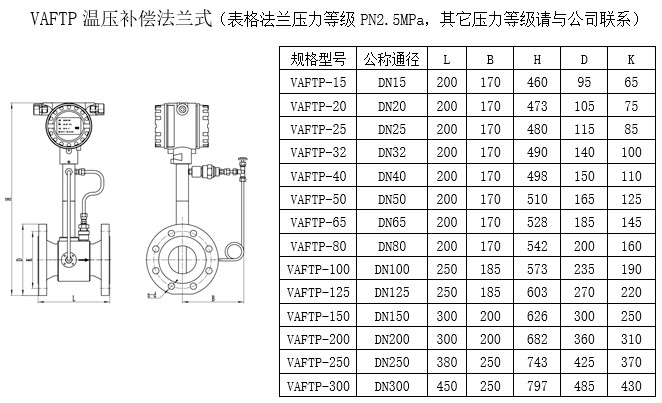

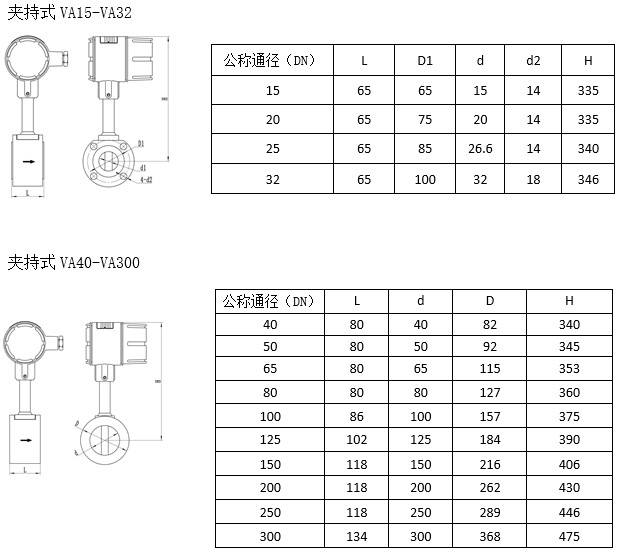

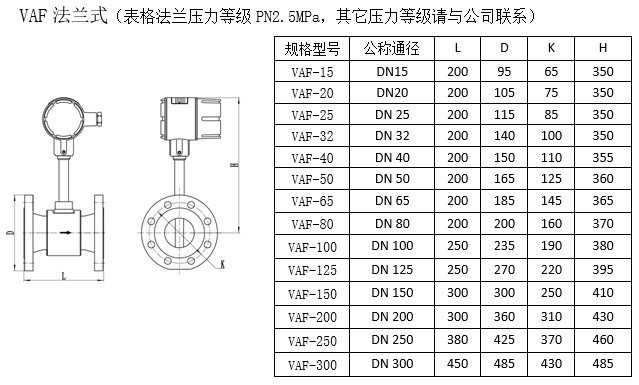

▮流量計外形及安裝尺寸

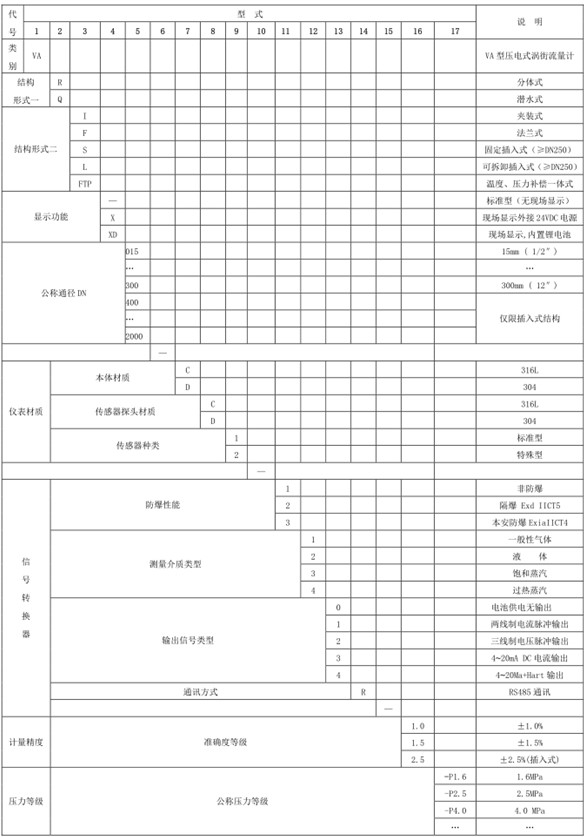

▮渦街流量計產品型號標記
