■產品概述

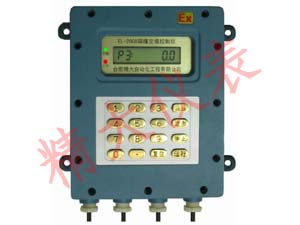

EL-2008隔爆批量控制器是一種新型的智能化隔爆定量控制儀表，它采用高性能微處理器，是一種真正的單片機系統。它采用背光式液晶顯示器顯示，不受光線的影響，結構簡單，可靠性高，可直接安裝于防爆操作現場、油罐車等需要現場防爆定量計量的場合。與各種脈沖輸出流量計配套可對流量進行質量或體積量的定量灌裝、計量和控制。該儀表可通過面板置入參數，實施控制，具有斷電保護功能，是現代控制的理想單元儀 表。

■產品特點

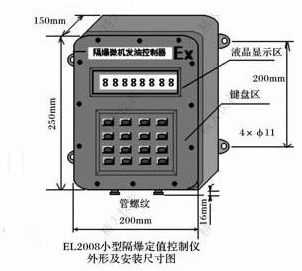

1.小型化隔爆設計，美觀大方，外形尺寸為：250（高）×200（寬）×150（深）
2.可通過螺絲或膨脹螺絲，直接安裝于防爆現場的壁掛、立柱、罐壁或槽車上，安裝方便簡單。
3.背光式LCD顯示，不受環境光線的影響，顯示直觀，清晰。
4.具有車裝和桶裝兩種發貨方式任意轉換，可以實現體積或質量兩種計量發放方式。
5.具有標準RS-485MODBUS通訊協議，便于與其他上位機系統通訊。

■主要技術參數
1.流量信號輸入：兩線制或三線制（脈沖）頻率信號。
2.溫度信號輸入：4-20mA電流信號輸入，溫度上下限可調。
3.接地信號輸入：干接點輸入，斷開報警。
4.溢出信號輸入：干接點輸入，閉合報警。
5.輸出信號
A.一段閥控制輸出：24V，0.1A（配接DC24V通用繼電器）
B.二段閥控制輸出：24V，0.1A（配接DC24V通用繼電器）
C.泵控制輸出：24V，0.1A（配接DC24V通用繼電器）
D.移位數據信號輸出：可配接高亮現場大屏幕數據顯示器，同步顯示實發量標準485通訊，通訊協議為RS-485MODBUS RTU。
最大累計數：999999（升、千克或噸）
定值范圍：1-999999，提前量范圍：1-99
脈沖當量設定范圍：0.0001-99.9999L/P
密度設定范圍：0.0001-9.9999公斤/升
累積誤差：±1個脈沖
間隔時間：1-99s        批次：1-99次
使用環境溫度：-20℃~50℃
供電電源：AC220V或者DC24V；整機功率：30W
整機外形尺寸：250（高）X200（寬）X150（壁掛式）
電氣接口：G4/3＂X4


■本機有三種批控定量控制方式
1.本地模式：本地操作模式，所有操作均在批控器上完成，批控器具有完全的權限，數據可以上傳給DCS或其他上位系統采集、顯示。
2.遠地模式：所有操作均在上位機上完成。置參、修改均在上位機上操作，實現遠程控制上位機具有完全的權限。批控器只有查看參數、緊急暫停的權限。
3.票號控制模式：上位機開出票單，批控器輸入票號，調取上位機對應票號的發料參數，由批控器實施發料操作。但批控器沒有修改參數的權限。

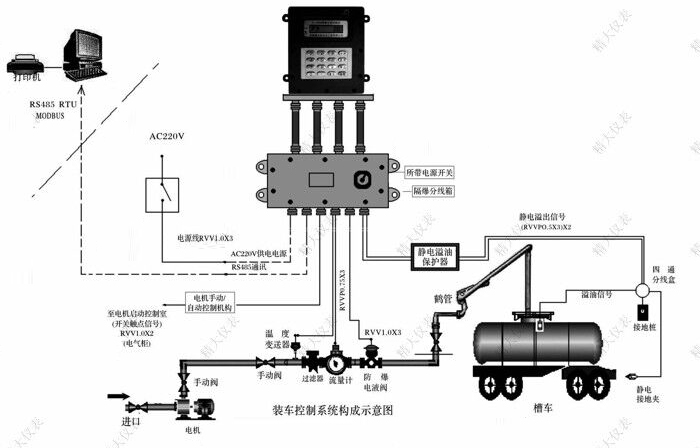

■系統構成及配線示意圖


■訂貨須知
1.訂貨時請詳細注明所需儀表的信號、名稱和臺數。
2.被測流體的名稱：管道的口徑以及工作環境。
3.注明配套的流量計型號及發信器發信的輸出方式（兩線制還是三線制，發信器供電電源）
4.溫度變送器、控制閥以及電纜等部件的型號和規格，自行配置請按照本產品的技術要求選配。
