腰輪流量計


▮產品介紹

LL系列腰輪流量計（又稱羅茨流量計）是容積式流量計的一種，用來計量在一定壓力下充滿管道的液體流量，產品設計新穎、外形美觀、結構合理。

LL系列腰輪流量計（又稱羅茨流量計）具有重量輕、精度高、安裝使用方便等特點，廣泛應用于石化、電力、冶金、交通、國防以及商貿等部門對油品的計量。

▮技術指標

1. 準確度等級：0.5級（量程比為10∶1）、0.2級

2. 被測液體溫度：-20℃～+150℃

3. 環境溫度：電子計數器（標配）：-30℃～+150℃，機械計數器（選配）：-43℃～+150℃

4. BGF-Ⅰ/Ⅱ脈沖發信器（選配）：-43℃～+150℃

5. BMF模擬量發信器（選配）：-43℃～+150℃

6. 信號輸出：可選擇4～20mA（三線制）模擬量信號、1-5V、脈沖信號、RS485通訊、MODBUS、4～20mA +HART協議

7. 重復性：重復性優于±0.03%

8. 當溫度高于等于100℃低于等于150℃需要加高溫散熱筒

9. 法蘭標準：GB/T9124.1（其他標語請與廠家聯系）

10. 連接方式：法蘭連接

11. 調整機構形式：更換齒輪式

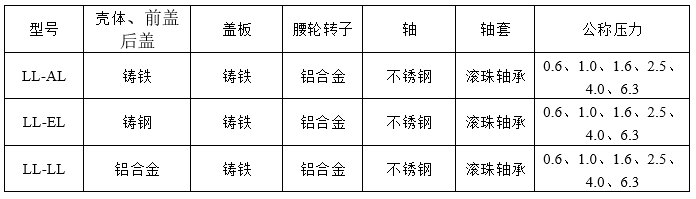

12. 主要構件材料及公稱壓力

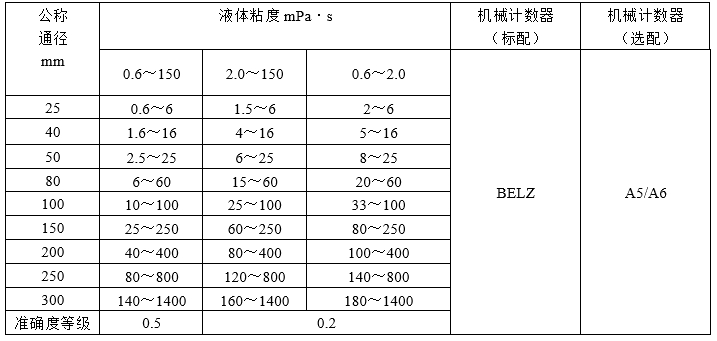

▮流量范圍：m³/h（磁性密封機構）

▮外形及安裝尺寸



鑄鐵型流量計外形參考尺寸（按磁性密封機構）

型號 L H I B C D D1 n-d 重量
LL-AL25.1
（法蘭連接）		 180 297 75 110*110 168 G11／4″（管螺紋連接） 8
φ115 φ85 4--φ14 10
LL-AL40.1 240 320 88 φ170 170 φ150 φ110 4--φ18 21
LL-AL50.1 265 335 97 φ190 185 φ165 φ125 4--φ18 26
LL-AL80.1 265 397 122 φ246 248 φ200 φ160 8-φ18 40
LL-AL100.1 350 484 164 φ305 335 φ220 φ180 8-φ18 88
LL-AL150.1 560 604 232 Φ440 455 φ285 φ240 8-φ22 202
LL-AL200.1 650 680 260 Φ485 535 φ340 φ295 8-φ22 295
LL-AL250.1 700 760 275 Φ570 615 φ395 φ350 12-φ22 410
LL-AL300.1 800 850 330 Φ660 700 φ450 φ400 12-φ22 525
注：當溫度高于等于100℃低于等于150℃時，需要加高溫散熱筒H增加130mm；

鑄鋼型流量計外形參考尺寸（按磁性密封機構）
型號 L H I B C D D1 n-d 重量
LL-EL25.4
（法蘭連接）		 180 297 75 120*120 168 G11／4″（管螺紋連接） 10
φ115 φ85 4--φ14 12
LL-EL40.4 300 320 88 φ170 170 φ150 φ110 4--φ18 30
LL-EL50.4 360 370 105 Φ226 222 φ165 φ125 4--φ18 41
LL-EL80.4 360 405 128 φ254 256 φ200 φ160 8--φ18 52
LL-EL100.4 450 482 167 φ334 335 φ235 φ190 8--φ22 110
LL-EL150.4 560 604 232 Φ440 455 Φ300 φ250 8--φ26 215
LL-EL200.4 650 680 260 Φ485 535 Φ375 Φ320 12--φ29 315
LL-EL250.4 700 760 275 Φ570 615 Φ450 Φ385 12--φ32 440
LL-EL300.4 800 850 330 Φ660 700 Φ515 Φ450 16--φ32 550
注：（1）鋁合金型腰輪流量計外形尺寸與鑄鐵型腰輪流量計外形尺寸相同；
  • DN100口徑流量計帶S1瞬時表的H應另加85mm左右；
  • 當溫度高于100℃低于150℃時，需要加高溫散熱筒H增加130mm。

▮流量計配套
流量計一般按以下配置出廠，見下表中配套計數器型號及性能參數。
計數器 性    能    參    數 配     置
A5 指針指示，6位滾輪累積，單位升（L）。 指針指示：DN25以下10L/圈；DN80以下100L/圈；DN100以上1000L/圈。
A6 同上。且帶單班次4位滾輪累積，可回零。
S1 機械式瞬時流量指示顯示儀。 瞬時流量值顯示
BELZ 隔爆型現場計數器，顯示總量、瞬時量，輸出脈沖模擬量。 用于容積式流量計。
注：1.BELZ計數器的操作請按照相關說明書進行；
  1. A6 型計數器回零操作比現在流量計停止運行后進行，否則極易損壞計數器。

▮產品標記
